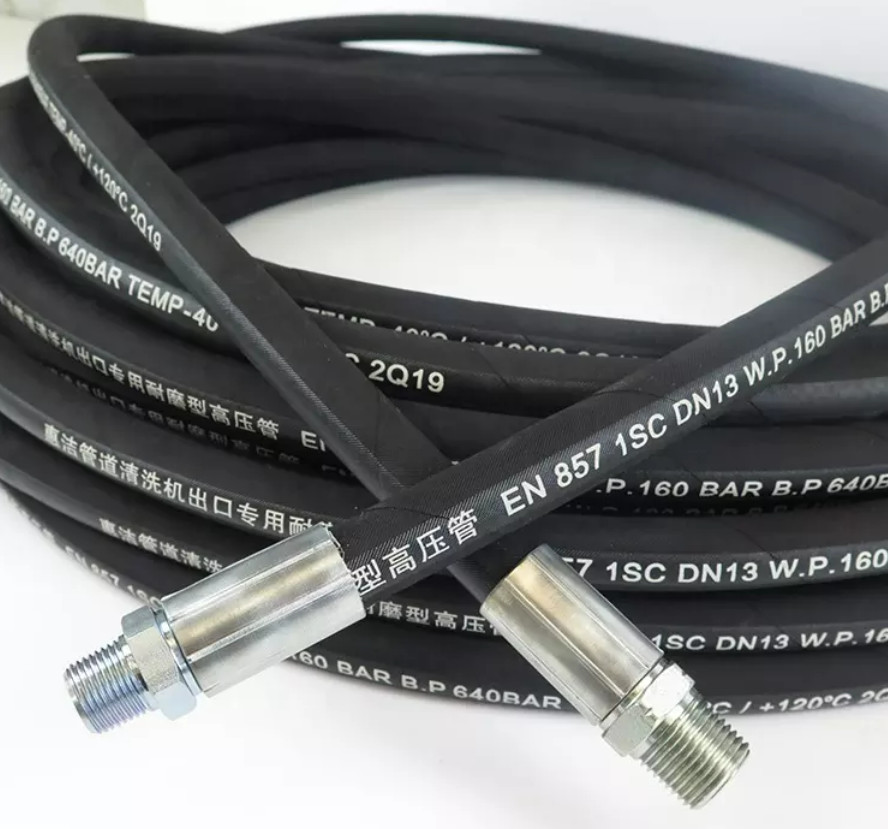

Drei Schicht-Draht-umsponnener hydraulischer Hochdruckschlauch GB T3683-2011
Wir produzieren:
Kohlengrube-hydraulischer Schlauch Hochdruckschlauch, der Kohlengrube Stütz, Hochdruckölschlauch, Hochdruckumsponnener Schlauch des großen Durchmessers des schlauches, hydraulischer Schlauch, sich hin- und herbewegender Marineschlauch des großen Durchmessers, Marineöltransporthochdruckschlauch, etc.
Schnelle Details:
| Kategorie | Hochdruckumsponnener Schlauch des stahldrahtes |
| Produktbeschreibungen | 6mm-300mm |
| Einsatzbereich | Bergbau, hydraulische Unterstützung, Hydrauliksystem, Schermaschine, feng shui Funktionsgesichts-Emulgierungspumpenstreckenvortriebsmaschine |
| Längen-Größe | Kann entsprechend der Technik von Anforderungen besonders angefertigt werden |
| Funktions-Druck | 1-100MPA |
1. Produktstruktur:

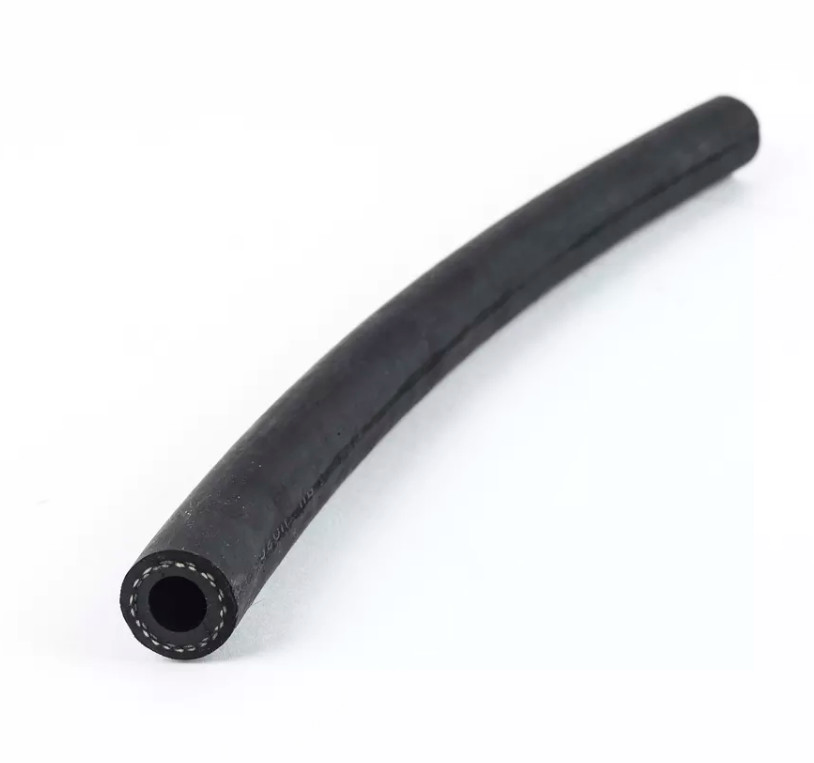

Die Struktur des umsponnenen Schlauches des Stahldrahtes wird aus Flüssigkeit-beständiger innerer Gummischicht des synthetischen Gummis, mittlere Gummischicht, ich oder II oder III umsponnene Schicht des Stahldrahtes Verstärkungsund äußere Gummischicht des synthetischen Gummis mit ausgezeichneter Wetterbeständigkeit verfasst.
2. Produktgebrauch:
Stahldraht verstärkte hydraulischen Gummischlauch wird verwendet hauptsächlich für die hydraulische Unterstützung des Bergwerkes, Ölfeldbergbau, passend sind für die Technik des Baus, des Anhebens und des Transportes, des metallurgischen Schmiedens, der Bergwerksausrüstung, der Schiffe, der Spritzenmaschinerie, der landwirtschaftlichen Maschinerie, der verschiedenen Werkzeugmaschinen und der Mechanisierung und des automatischen hydrostatischen Druckes in den verschiedenen Wirtschaftsbereichen, die Erdöl-ansässiges transportieren (wie Mineralöl-, lösliches Öl, Hydrauliköl, Heizöl, Schmieröl) flüssige, wasserbasierte Flüssigkeit (wie Emulsion, Ölwasseremulsion, Wasser), Gas, etc. und flüssiges Getriebe mit bestimmtem Druck und Temperatur im Systemgebrauch.
Anmerkung: Der umsponnene Schlauch des Stahldrahtes unserer Firma ist entsprechend dem Standard GB/T3683-2011 entworfen und hergestellt, und ISO/DIS1436-1985, DIN20022 und SAE100RIAT, SAE100R2AT-Standardschläuche können entsprechend Anforderungen hergestellt werden. Dieser Standard ist nicht für die basierten und Fett-ansässigen Flüssigkeiten der Gießmaschine - Öl - passend.
Technische Parameter des umsponnenen Schlauches GB/T3683-2011 des Dreischichtstahldrahtes
| Schlauch-Spezifikationen |
Identifikation |
Durchmesser der Stahldrahtschicht |
Außendurchmesser |
Arbeitsdruck | Berstdruck | Berstdruck |
Kleiner Biegungsradius |
Bezugsgewicht | |||
| MPa | P/in | MPa | P/in | MPa | P/in | ||||||
| 3-5-72 | 5±0.5 | 13.2±0.6 | 17±0.8 | 72 | 10433 | 108 | 15649 | 180 | 26082 | 120 | 0,50 |
| 3-6-68 | 6±0.5 | 14.7±0.6 | 18.7±1.0 | 68 | 9853 | 102 | 14780 | 170 | 24633 | 140 | 0,56 |
| 3-8-54 | 8±0.5 | 16.7±0.6 | 20.7±1.0 | 54 | 7825 | 81 | 11737 | 120 | 17388 | 160 | 0,83 |
| 3-10-44 | 10±0.5 | 18.7±0.6 | 22.7±1.0 | 44 | 6376 | 66 | 9563 | 110 | 15939 | 180 | 0,95 |
| 3-13-36 | 13±0.5 | 22.2±0.8 | 26.2±1.2 | 36 | 5200 | 54 | 7800 | 108 | 15650 | 240 | 1,22 |
| 3-16-32 | 16±0.5 | 25.2±0.8 | 29.2±1.2 | 32 | 4625 | 48 | 7000 | 96 | 13900 | 300 | 1,30 |
| 3-19-28 | 19±0.5 | 28.2±0.8 | 32.2±1.2 | 28 | 4050 | 42 | 6010 | 84 | 12150 | 330 | 1,62 |
| 3-22-26 | 22±0.5 | 31.2±0.8 | 35.2±1.2 | 26 | 3750 | 39 | 5650 | 78 | 9418 | 380 | 1,81 |
| 3-25-24 | 25±0.5 | 34.9±0.8 | 38.9±1.2 | 24 | 3500 | 36 | 5200 | 72 | 8694 | 400 | 1,99 |
| 3-32-13 | 32±0.7 | 42.1±0.8 | 46.1±1.5 | 13 | 1884 | 19,5 | 2826 | 39 | 5651 | 450 | 2,29 |
| 3-38-12 | 38±0.7 | 48.1±0.8 | 52.1±1.5 | 12 | 1789 | 18 | 2608 | 36 | 5216 | 500 | 2,68 |
| 3-51-10 | 51±0.7 | 61.5±0.8 | 65.5±1.5 | 10 | 1449 | 15 | 2174 | 30 | 4347 | 630 | 3,40 |
| 3-64-6 | 64±1.0 | 74.8±1.0 | 78.8±1.5 | 6 | 895 | 9 | 1304 | 18 | 2608 | 790 | 4,30 |
| 3-76-5 | 76±1.0 | 87.4±1.0 | 91.4±1.5 | 5 | 725 | 7,5 | 1087 | 15 | 2174 | 960 | 5,20 |
| 3-89-4 | 89±1.0 | 100.4±1.0 | 104.4±1.5 | 4 | 580 | 6 | 895 | 12 | 1789 | 1100 | 5,55 |
| 3-102-3.5 | 102±1.0 | 115.0±1.0 | 119±1.5 | 3,5 | 507 | 5,25 | 761 | 10,5 | 1521 | 1280 | 6,47 |
| 3-127-3.5 | 127±1.0 | 140±1.0 | 145±1.5 | 3,5 | 507 | 5,2 | 761 | 10,5 | 1521 | 1560 | 8,20 |
| 3-152-3.0 | 152±1.0 | 166±1.0 | 171±1.5 | 3 | 435 | 4,5 | 652 | 9 | 1304 | 1800 | 9,88 |
| 3-203-2.5 | 203±1.0 | 218±1.5 | 224±2.0 | 2,5 | 362 | 3,75 | 544 | 7,5 | 1087 | 2300 | 14,2 |
Q&A:
Q: Konnten Sie der spezifischen Anforderung des Kunden folgen?
: Ja könnten wir ihn entsprechend Ihrer spezifischen Anforderung tun.
Q: Was sind Ihre Zahlungsbedingungen?
: T/T (50% als gezahltes desposit, der Rest 50% wird vor Lieferung gezahlt), L/C am Anblick und andere Sie lebensfähig, andere.
Q: Und was ist Ihre verpackenden Methoden?
: Wickeln Sie die Produkte mit Plastikfilm zuerst ein, dann verpacken Sie es in Holzetuis.
Q: Wo Ihr nächster ist Verladehafen?
: Shanghai, Qingdao oder Tianjin, in China.
Q: Nehmen Sie Auftrag der kleinen Menge an?
: Selbstverständlich tun wir.
Q: Und was sind Ihre Versandbedingungen und Lieferung?
: Der Versand normalerweise auf Meer oder dem Luftweg.
