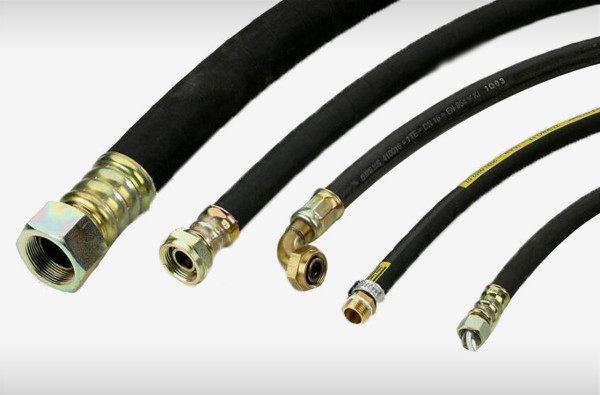

Stahldraht-umsponnene Schlauchleitungs-hydraulisches industrielles Rohr Hochdruck-45MPA
Wir produzieren:
Baggerwickelnder Gummischlauch, wickelnder Hochdruckgummischlauch, gravierend, Stahldraht-Wicklungsgummischlauch, hydraulische Stützgummischlauch, Ladergummischlauch, K-artigen Gummischlauch, etc. ausführend.
Schnelle Details:
| Kategorie | Hochdruckstahldraht-Wicklungsschlauch |
| Produktbeschreibungen | 194SP, 254SP, 324SP, etc. |
| Einsatzbereich | Bagger, Lader, Hakenmaschinen, Baumaschinenfahrzeuge, etc. |
| Längen-Größe | 20 Meter ein Stück |
| Funktions-Druck | 45MPA |
1. Produktstruktur:
Die Struktur des umsponnenen Schlauches des Stahldrahtes wird aus Flüssigkeit-beständiger innerer Gummischicht des synthetischen Gummis, mittlere Gummischicht, ich oder II oder III umsponnene Schicht des Stahldrahtes Verstärkungsund äußere Gummischicht des synthetischen Gummis mit ausgezeichneter Wetterbeständigkeit verfasst.
2. Produktgebrauch:
Stahldraht verstärkte hydraulischen Gummischlauch wird verwendet hauptsächlich für die hydraulische Unterstützung des Bergwerkes, Ölfeldbergbau, passend sind für die Technik des Baus, des Anhebens und des Transportes, des metallurgischen Schmiedens, der Bergwerksausrüstung, der Schiffe, der Spritzenmaschinerie, der landwirtschaftlichen Maschinerie, der verschiedenen Werkzeugmaschinen und der Mechanisierung und des automatischen hydrostatischen Druckes in den verschiedenen Wirtschaftsbereichen, die Erdöl-ansässiges transportieren (wie Mineralöl-, lösliches Öl, Hydrauliköl, Heizöl, Schmieröl) flüssige, wasserbasierte Flüssigkeit (wie Emulsion, Ölwasseremulsion, Wasser), Gas, etc. und flüssiges Getriebe mit bestimmtem Druck und Temperatur im Systemgebrauch.
Anmerkung: Der umsponnene Schlauch des Stahldrahtes unserer Firma ist entsprechend dem Standard GB/T3683-2011 entworfen und hergestellt, und ISO/DIS1436-1985, DIN20022 und SAE100RIAT, SAE100R2AT-Standardschläuche können entsprechend Anforderungen hergestellt werden. Dieser Standard ist nicht für die basierten und Fett-ansässigen Flüssigkeiten der Gießmaschine - Öl - passend.
3. Betriebstemperatur: Öl -40 ℃-+100 ℃, Luft -30 ℃-+50 ℃, Wasseremulsion unterhalb ℃ +80, wählen bitte unsere speziellen Produkte.
Technische Parameter des einlagigen umsponnenen Schlauches des Stahldrahtes:
GB/T3683-2011
| Schlauch-Spezifikationen |
Identifikation Millimeter |
Durchmesser der Stahldrahtschicht Millimeter |
Od Millimeter |
Arbeitsdruck | Berstdruck | Berstdruck |
Kleiner Biegungsradius Millimeter |
Bezugsgewicht | |||
| MPa | P/in | MPa | P/in | MPa | P/in | ||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31,5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±.0.5 | 11.3±0.6 |
+1,0 15,3 -0,8 |
21 | 3043 | 31,5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0.5 | 13.3±0.6 |
+1,0 17,3 -0,8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10±0.5 | 15.3±0.6 |
+1,0 19 -0,8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0.5 | 18.8±0.6 |
+1,2 22,8 -0,8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 1-16-12 | 16±0.5 | 21.8±0.8 |
+1,2 25,8 -1,0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0,70 |
| 1-19-10 | 19±0.5 | 24.8±0.8 |
+1,2 28,8 -1,0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 1-22-9 | 22±0.5 | 28.7±0.8 |
+1,2 31,8 -1,0 |
9 | 1304 | 13,5 | 1956 | 27 | 3912 | 280 | 0,95 |
| 1-25-8 | 25±0.5 | 31.3±0.8 |
+1,2 35,3 -1,0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1,09 |
| 1-32-6 | 32±0.7 | 38.7±0.8 |
+1,5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1,24 |
| 1-38-5 | 38±0.7 | 44.7±0.8 |
+1,5 48,7 -1,2 |
5 | 725 | 7,5 | 1087 | 15 | 2174 | 500 | 1,45 |
| 1-51-4 | 51±0.7 | 58.1±0.8 |
+1,5 62,1 -1,2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1,90 |
| 1-64-2.5 | 64±1.0 | 71.2±1.0 | 75.2+1.5 | 2,5 | 362 | 3,75 | 543 | 7,5 | 1087 | 770 | 2,40 |
| 1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1,5 | 217 | 2,25 | 326 | 4,5 | 652 | 930 | 2,95 |
| 1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1100 | 3,24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1250 | 3,85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1500 | 4,80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 1800 | 5,80 |
| 1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144,9 | 1,5 | 217 | 3 | 435 | 2300 | 8,80 |
