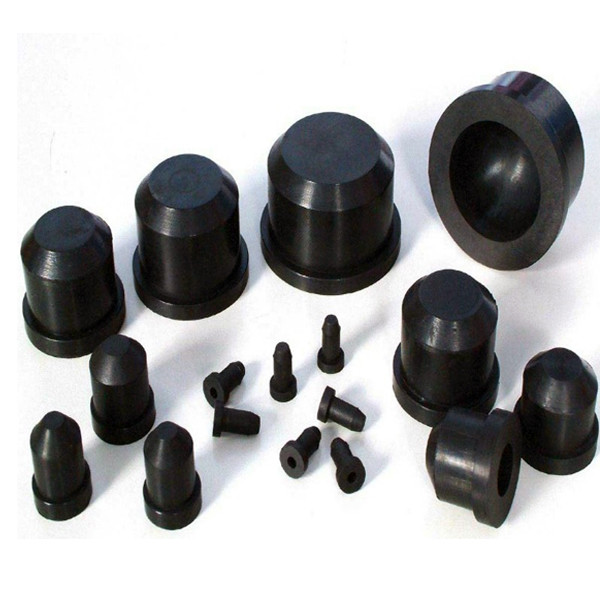

Stoßsichere Gummidämpfer-Schocks
Dämpfungseigenschaften des Gummis:
Der Grund, warum Gummistoßdämpfer so weitverbreitet sind, ist, dass sie effektiv die folgenden Eigenschaften des Gummis verwenden:
1. Gummi hat hohe Elastizität und Viskoelastizität;
2. Verglichen mit dem Stahlmaterial, ist die Deformation des Gummis groß und sein Modul ist klein;
3. Die Auswirkungssteifheit des Gummis ist größer als die dynamische Steifigkeit, und die dynamische Steifigkeit ist größer als die statische Steifheit, die zur Verringerung der Auswirkungsdeformation und der dynamischen Deformation förderlich ist;
4, Gummiform können frei gewählt werden, Härte können durch Formelentwurf justiert werden, können die Bedingungen von verschiedenen Richtungen der Steifheit und der Stärke erfüllen.
Einleitung:
Gummifeder ist eine Art hoher elastischer Körper, gemacht vom gewöhnlichen Gummimaterial. Das Elastizitätsmodul der Gummifeder ist klein und die elastische Deformation, nachdem Last groß ist, um Schock und Erschütterung zu absorbieren. Es kann mehrfachen Lasten gleichzeitig unterworfen werden, aber der Widerstand der hohen Temperatur und der Ölwiderstand ist schlechter als der Stahlfrühling. Wenn es spezielle Anforderungen gibt, kann es vom beständigen Gummi des Öls gemacht werden. Das Produkt hat guten Schwingungsreduktionseffekt, kleines Resonanzfeld, lange Nutzungsdauer, niedrige Kosten, guter Kaltwiderstand, ausgezeichnete Luftdichtheit, wasserdichte, elektrische Isolierung, ist die beste Wahl für Schwingungsreduktion.
Gummifeder wird hauptsächlich in der Erschütterungsmaschinerie, doppelstöckiger Bus, LKW benutzt und andere Industriemaschinen, Gummifeder sind in der mechanischen Ausrüstung, gehender Mechanismus und Suspendierung des Fahrzeugs, Schwingungsreduktion und Dämpfung allgemein verwendet. Die Gummifedern können in verschiedene Strukturformen entsprechend den Arbeitsanforderungen auch entworfen sein.
Specificatons:

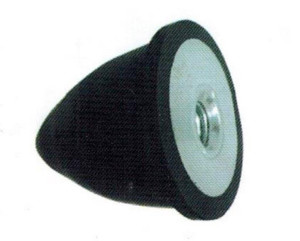

PD
| Modell | B | C | 0 | E | F | L |
Maximale Kompression Millimeter |
Maximales loadKG | |||
| 40℃ | 60℃ | 75℃ | |||||||||
| PD-1 | 30 | 38 | M8 | M8 | 81 | 41 | 60 | 5 | 35 | 50 | 70 |
| PD-2 | 44 | 48 | M10 | M10 | 98 | 59 | 76 | 7 | 100 | 150 | 190 |
| PD-3 | 65 | 70 | M10 | M10 | 140 | 84 | 105 | 7 | 125 | 225 | 375 |
| PD-4 | 86 | 70 | M10 | M10 | 159 | 102 | 127 | 10 | 475 | 700 | 900 |
| PD-5 | 114 | 70 | M12 | M12 | 186 | 130 | 154 | 10 | 800 | 1100 | 1400 |

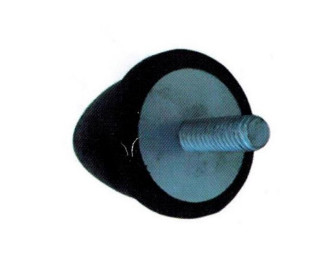

Standard-PF
| Modell | D | H | M×1 |
Härte 45 (daN/mm) |
Härte 60 (daN/mm) |
Härte 70 (daN/mm) |
Kompression (Millimeter) |
| 1620PF04 | 16 | 20 | M4 | 3,1 | 3,1 | 3,1 | 4,0 |
| 1620PF05 | 16 | 20 | M5 | 3,1 | 4,6 | 6,4 | 4,0 |
| 2015PF06 | 20 | 15 | M6 | 9,2 | 14,0 | 19,3 | 3,0 |
| 2020PF06 | 20 | 20 | M6 | 5,3 | 7,9 | 10,9 | 4,0 |
| 2030PF06 | 20 | 30 | M6 | 2,9 | 4,2 | 5,9 | 6,0 |
| 2515PF06 | 25 | 15 | M6 | 18,4 | 28,3 | 39,6 | 3,0 |
| 2520PF06 | 25 | 20 | M6 | 12,9 | 19,0 | 25,7 | 4,0 |
| 2520PF08 | 25 | 20 | M8 | 12,9 | 19,0 | 25,7 | 4,0 |
| 2525PF06 | 25 | 25 | M6 | 7,3 | 10,8 | 15,0 | 5,0 |
| 2525PF08 | 25 | 25 | M8 | 7,3 | 10,8 | 15,0 | 5,0 |
| 2530PF08 | 25 | 30 | M8 | 5,3 | 7,9 | 10,5 | 6,0 |
| 3015PF08 | 30 | 15 | M8 | 24,0 | 35,9 | 50,1 | 3,0 |
| 3017PF08 | 30 | 17 | M8 | 19,5 | 30,5 | 41,2 | 3,4 |
| 3020PF08 | 30 | 20 | M8 | 15,4 | 23,2 | 31,7 | 4,0 |
| 3030PF08 | 30 | 30 | M8 | 7,1 | 10,5 | 14,5 | 6,0 |
| 3040PF08 | 30 | 40 | M8 | 5,5 | 8,0 | 11,1 | 8,0 |
| 4020PF08 | 40 | 20 | M8 | 31,6 | 47,6 | 65,4 | 4,0 |
| 4020PF10 | 40 | 20 | M10 | 31,6 | 47,6 | 65,4 | 4,0 |
| 4025PF10 | 40 | 25 | M10 | 22,2 | 33,3 | 45,9 | 5,0 |
| 4027PF08 | 40 | 27 | M8 | 18,6 | 27,6 | 37,9 | 5,4 |
| 4028PF10 | 40 | 28 | M10 | 18,1 | 26,9 | 36,7 | 5,6 |
| 4030PF08 | 40 | 30 | M8 | 15,9 | 23,7 | 33,1 | 6,0 |
| 4030PF10 | 40 | 30 | M10 | 15,9 | 23,7 | 33,1 | 6,0 |
| Modell | D | H | M×1 |
Härte 45 (daN/mm) |
Härte 60 (daN/mm) |
Härte 70 (daN/mm) |
Kompression (Millimeter) |
| 4040PF08 | 40 | 40 | M8 | 89,9 | 14,8 | 20,3 | 8,0 |
| 4040PF10 | 40 | 40 | M10 | 89,9 | 14,8 | 20,3 | 8,0 |
| 4045PF10 | 40 | 45 | M10 | 8,4 | 12,8 | 17,6 | 9,0 |
| 5015PF10 | 50 | 15 | M10 | 98,5 | 155,6 | 172,6 | 3,8 |
| 5021PF10 | 50 | 21 | M10 | 70,4 | 105,0 | 144,6 | 4,2 |
| 5030PF10 | 50 | 30 | M10 | 33,6 | 49,5 | 68,7 | 6,0 |
| 5040PF10 | 50 | 40 | M10 | 17,3 | 25,7 | 35,6 | 8,0 |
| 5045PF10 | 50 | 45 | M10 | 13,6 | 20,3 | 28,2 | 9,0 |
| 5050PF10 | 50 | 50 | M10 | 11,1 | 16,6 | 23,0 | 10,0 |
| 6025PF10 | 60 | 25 | M10 | 84,0 | 109,3 | 172,6 | 5,0 |
| 6036PF10 | 60 | 36 | M10 | 47,3 | 70,4 | 96,8 | 7,2 |
| 6036PF12 | 60 | 36 | M12 | 47,3 | 70,4 | 96,8 | 7,2 |
| 6040PF10 | 60 | 40 | M10 | 38,6 | 57,4 | 78,0 | 8,0 |
| 6040PF12 | 60 | 40 | M12 | 38,6 | 57,4 | 78,0 | 8,0 |
| 6045PF10 | 60 | 45 | M10 | 30,8 | 45,8 | 63,4 | 9,0 |
| 6045PF12 | 60 | 45 | M12 | 30,8 | 45,8 | 63,4 | 9,0 |
| 7030PF10 | 70 | 30 | M10 | 87,7 | 130,7 | 178,3 | 6,0 |
| 7030PF12 | 70 | 30 | M12 | 87,7 | 130,7 | 178,3 | 6,0 |
| 7040PF10 | 70 | 40 | M10 | 50,5 | 75,2 | 104,0 | 8,0 |
| 7040PF12 | 70 | 40 | M12 | 50,5 | 75,2 | 104,0 | 8,0 |
| 7045PF10 | 70 | 45 | M10 | 39,6 | 58,9 | 79,1 | 9,0 |
| 7045PF12 | 70 | 45 | M12 | 39,6 | 58,9 | 79,1 | 9,0 |
| 7050PF10 | 70 | 50 | M10 | 31,7 | 47,5 | 65,8 | 10,0 |
| 7050PF12 | 70 | 50 | M12 | 31,7 | 47,5 | 65,8 | 10,0 |
| 7070PF10 | 70 | 70 | M10 | 21,1 | 31,1 | 43,0 | 14,0 |
| 7070PF12 | 70 | 70 | M12 | 21,1 | 31,1 | 43,0 | 14,0 |
| 7525PF12 | 75 | 25 | M12 | 144,0 | 218,4 | 300,8 | 5,0 |
| 7540PF12 | 75 | 40 | M12 | 54,5 | 98,0 | 133,7 | 8,0 |
| 7550PF12 | 75 | 50 | M12 | 40,4 | 60,2 | 83,2 | 10,0 |
| 8030PF14 | 80 | 30 | M14 | 140,0 | 211,2 | 290,4 | 6,0 |
| 8040PF14 | 80 | 40 | M14 | 74,3 | 110,9 | 153,5 | 8,0 |
| 8050PF14 | 80 | 50 | M14 | 49,1 | 74,0 | 102,2 | 10,0 |
| 8060PF14 | 80 | 60 | M14 | 33,0 | 49,5 | 68,0 | 12,0 |
| 10030PF16 | 100 | 30 | M16 | 104,1 | 208,5 | 281,1 | 6 |
| 10040PF16 | 100 | 40 | M16 | 93,3 | 138,6 | 189,5 | 8 |
| 10050PF16 | 100 | 50 | M16 | 79,2 | 117,9 | 162,9 | 10 |
| 10055PF16 | 100 | 55 | M16 | 73,0 | 110,3 | 149,9 | 11 |
| 100100PF16 | 100 | 100 | M16 | 36,8 | 54,6 | 75,3 | 20 |
| 150100PF16 | 150 | 100 | M16 | 36,8 | 54,6 | 75,3 | 20 |

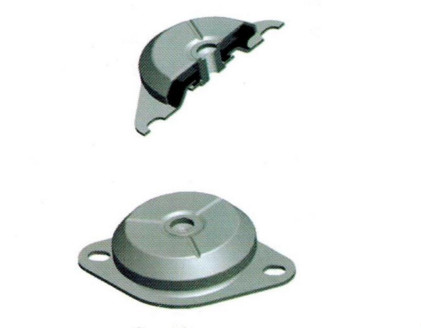

VB
| Modell | G | E | H | B | Durchschnittliche Steifheit (kg/mm) | Höchstlast (Kilogramm) | Höchstgrenze (Millimeter) | |
| 7050VBK | 70 | 50 | M12 | 100 | 120 | 65,0 | 325 | 5,0 |
| 7050VBM | 82,6 | 413 | 5,0 | |||||
| 7050VBH | 103,0 | 515 | 5,0 | |||||
| 12564VB | 125 | 64 | M20 | 180 | 183 | 18,0 | 220 | 4,0 |
Q&A
Q: Sind Sie Handelsgesellschaft oder Hersteller?
: Wir sind der Hersteller der industriellen Werkstatt absorbierende Produkte der Erschütterung und der Mikroerschütterung mit vielen Dämpfung Jahrerfahrung in China.
Q: Wie lang ist Ihre Lieferfrist?
: Wenn wir Vorrat haben, können wir die immeditary Lieferung. Wenn kein Vorrat, an Menge, aber an normalerweise nicht mehr als 20 Werktagen abhängt.
Q: Was ist das Gewicht und das Maß für das Produkt?
: Unterschiedliche Größe mit differenct Menge, treten mit uns bitte für Details in Verbindung.
Q: Können die Produkte durch die Anforderung des Kunden manufactuered?
: Ja Soem-Service verfügbar.
Q: Was müssen Sie für schnelles Zitat kennen?
: Es würde in hohem Grade geschätzt, wenn wir die Details der Ausschnittskizze für Soem-Auftrag, Modell, Endenverbindungsart, Flanschstandard und -material, Medium, Druck, Temperatur und andere Arbeitsbedingungen haben.
