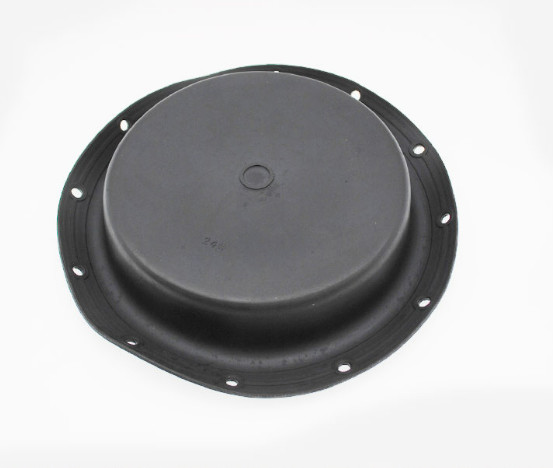

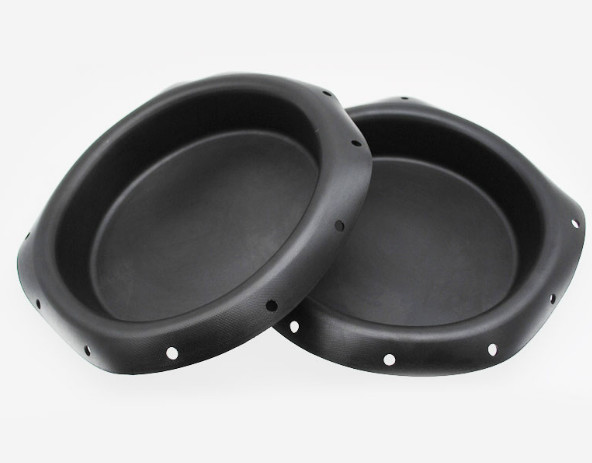

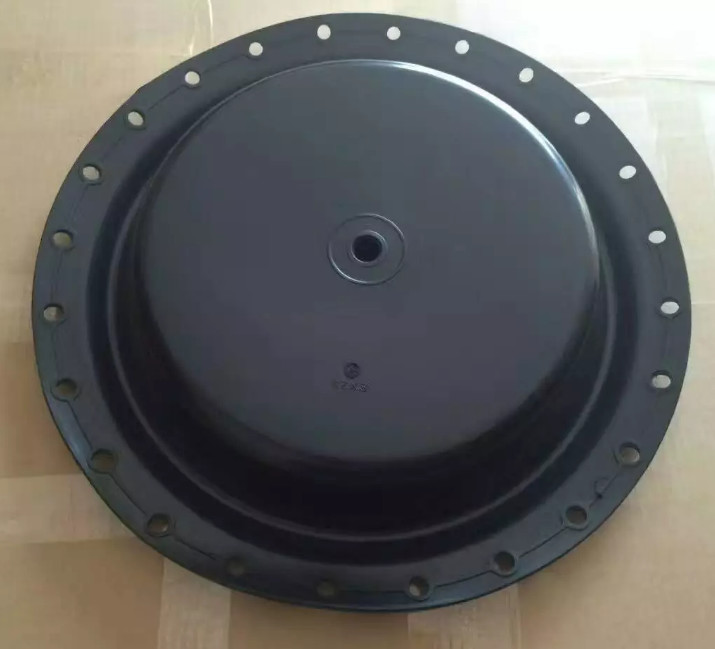

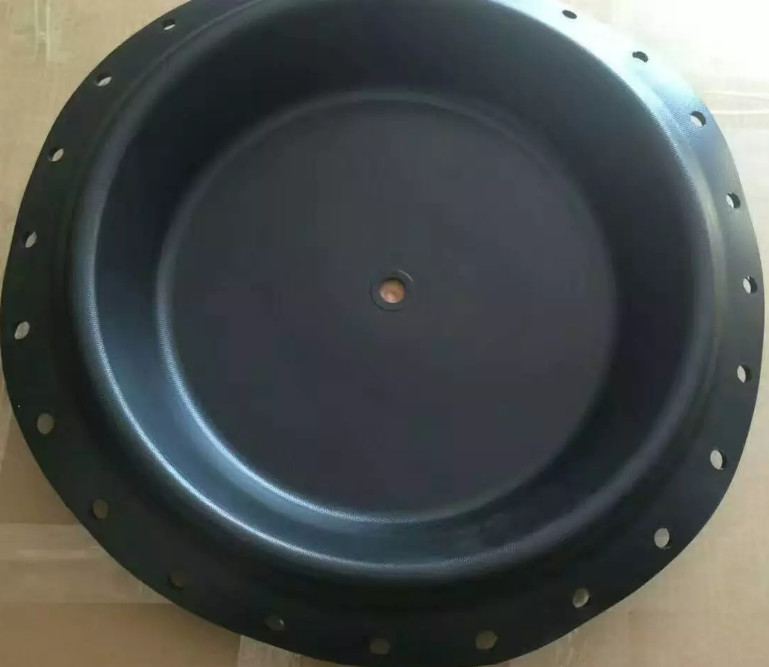

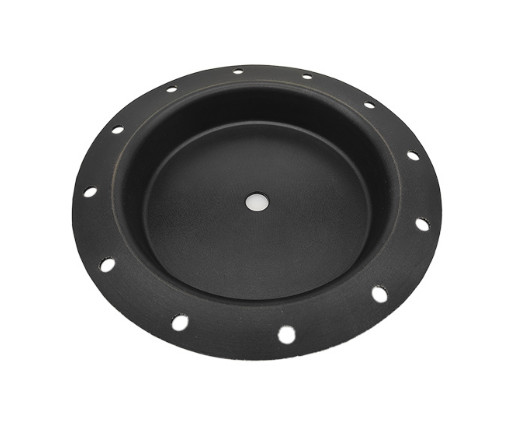

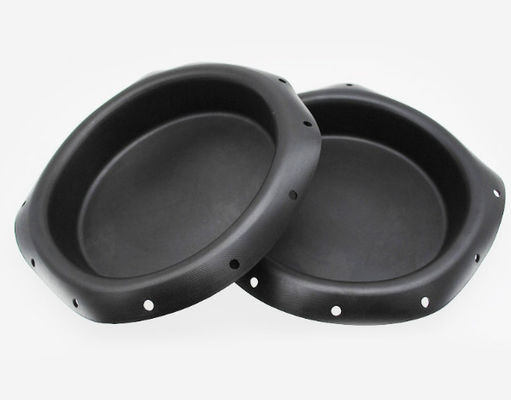

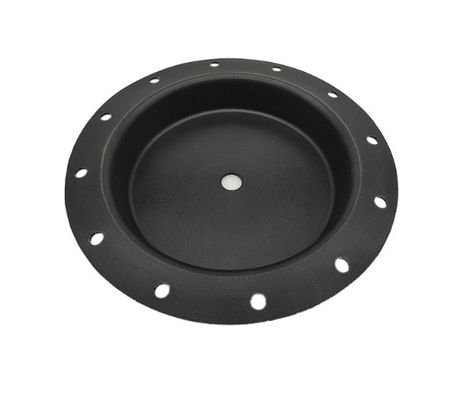

Besonders angefertigte die Regelventil-pneumatische Membran sortieren Verschleißfestigkeits-Riss-Widerstand
Die Installationsschritte der Membran des elektropneumatischen Ventils sind, wie folgt:
1. Setzen Sie den Frühling auf den Frühlingssitz.
2. Installieren Sie die Membran. Wenn die Membran und der harte Kern geregelt werden, sollte eine Lockerungsauflage der Überwurfmutter hinzugefügt werden, um zu garantieren, dass die Membran flach und luft-sicher ist.
3. Deshalb sollte Fett auf die befestigenden Bolzen vor Versammlung zugetroffen werden, die zur folgenden Wartung und zur Schmierung förderlich ist.
4. Gesetzt auf die obere Membranabdeckung, reparieren Sie sie mit einem Paar Ringbolzen und die Ringbolzen gleichmäßig und abwechselnd festzuziehen, um die Anfangsanpassung des Frühlinges abzuschließen.
5. Ziehen Sie die örtlich festgelegte Explosionsnuß auf der Membranabdeckung, fest und schrauben Sie nicht den Ringbolzen.
6. Installieren Sie die Verbindungsteile und schließen Sie die Zuleitung an die obere Membranabdeckung an.
7. Nachdem die oben genannten Schritte abgeschlossen sind, wenden Sie die folgenden Methoden an, um zu überprüfen.
Einleitung:
Membran ist eine wichtige Komponente des pneumatischen Membranauslösers, wenn die Luftquelle normal ist-. Wenn der Auslöser sich nicht bewegt, sollten Sie an denken, ob die Membran defekt oder nicht richtig installiert ist. Wenn es Defekte wie scharfe Ecken oder Grate auf der Oberfläche der Metallkontaktfläche gibt, wird die Membran durchbohrt, und die Membran darf nicht lecken, ist die Membran zu lange benutzt worden, und die materielle Qualität beeinflußt auch den Gebrauch. Vor Installation überprüfen Sie die Teile auf Stößen, Schaden, Deformation und Farbe oder anderen anormalen Phänomenen abziehen, und ersetzen Sie sie, wenn sie defekt sind. Ersetzte Teile müssen kontrolliert werden und qualifiziert werden, bevor sie benutzt werden können, und Aufzeichnungen sollten gehalten werden.
Verkaufsstelle:
1. Produkt-Materialien: NBR, NR, CR, FRANC
2. Betriebstemperatur: -20℃~80℃
3. Nutzungsdauer: Zeiten ≥1000000
4. Anwendungsszenario: Industrieller mechanischer Zylinder
5. Produkteigenschaften: starke Dichtung, Alterungsbeständigkeit, Risswiderstand, Verschleißfestigkeit, lange Nutzungsdauer, gute Elastizität
6. Produktgrad: SSS
Schnelle Details:
| Produkt-Materialien | NBR, NR |
| Betriebstemperatur | -20℃~80℃ |
| Nutzungsdauer | Zeiten ≥1000000 |
| Anwendungsszenario | Industrieller mechanischer Zylinder |
Spezifikationen:
| Einzelteil |
Geschäftsfeld |
Größe | |||||||||||
| B | C | D | h | H | T | R1 | R2 | R3 | φ1 | φ2 | |||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Porenfrei | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | Porenfrei | Porenfrei | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | ⁹ 12×φ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
