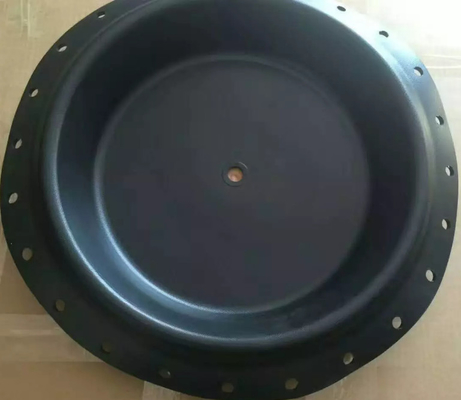

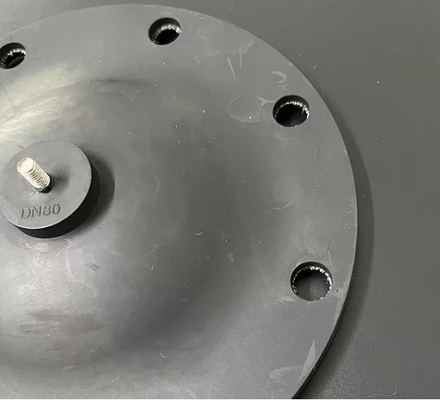

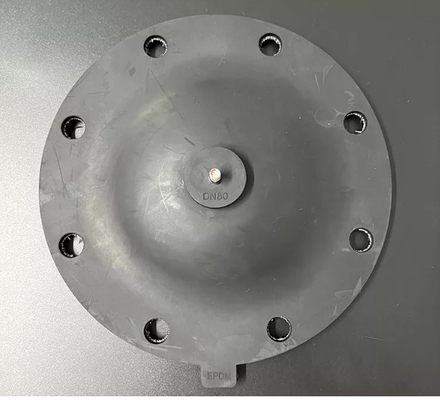

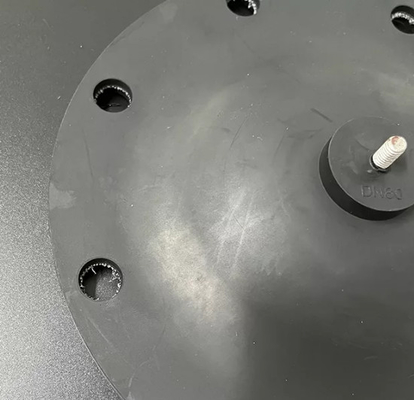

Elektropneumatisches Ventil-Membran CR-Franc mit Stoff-Clip-Ventil-lamellierter Gummimembran QBY-K40
Schnelle Details:
| Produkt-Materialien | NBR, NR |
| Betriebstemperatur | -20℃~80℃ |
| Nutzungsdauer | Zeiten ≥1000000 |
| Anwendungsszenario | Industrieller mechanischer Zylinder |
Die Hauptgründe für den Ausfall der Spule des pneumatischen Regelventils sind:
(1) altert der Dichtungsring. Wegen der Qualität des Ventils, wird der Dichtungsring ernsthaft, mit dem Ergebnis der Dichtung (Kern) des pneumatischen Membranregelventils gealtert, das leicht durch das Medium eingedrungen wird.
(2) werden die Teerflecke verpfändet und blockiert. Weil das Gas Verunreinigungen wie Teer und Wasser enthält, anzusammeln ist einfach, auf der inneren Wand des Rohres zu verpfänden und, und der Ventilchip ist Koks und Skala, die das pneumatische Membranregelventil unfähig zu benützen herstellt.
Die Lösung zum Problem des einfachen Abbruchs der Membran des pneumatischen Regelventils:
(3) garantieren, dass die Gasquelle des Instrumentes sauber und trocken ist.
(4) ersetzen das Luftfilterdruckminderventil.
(5) justieren den Luftquelldruck auf 140KPa±5KPa.
Einleitung:
Pneumatische Ventileinstellungsmembranen gekennzeichnet einfach als „Membranen des elektropneumatischen Ventils.“ Membranen des elektropneumatischen Ventils sind normalerweise Schmetterling-förmig, wenn ihre Seitenwände allmählich vom Zylinder gezeichnet sind, zum Kolben. Er kann als Doppelschicht entworfen sein, um Druck in beiden Richtungen zu widerstehen. Wegen seiner breiten Windung und sich verjüngenden Seitenwände, ist seine Fähigkeit, Hochdruck zu widerstehen begrenzt. Der effektive Druck ändert auch während des Mittelbereichprozesses.
werden der Kolben und der Flansch der Membran des elektropneumatischen Ventils im gleichen Boden geformt. Der Vorteil dieser Art der Membran ist, dass es keinen Bedarf gibt, manuell sich zu drehen, der groß Montagezeit verringert. Dieses ist in den Großserienanwendungen besonders wichtig. Das abwärts gerichtete dieses Modells ist das, das zu Form-im Schwingen passend ist, muss die Neukonstruktion die eingebaute elastische Steifheit sowie das Anschlaggrenzverhältnis berücksichtigen. Zu dieses Verhältnis, Entwurf eine Vorwindungsmembran für Ausgleich erhöhen. In dieser Form werden der Kolbenboden und der Flansch geworfen, um sich entgegenzuwirken und übertragen die Extraanschlagkapazität bis die im Schwingen. Dieses lässt die Membran eine längere Anschlagfähigkeit beim Beibehalten von Leichtigkeit der Versammlung haben.
| Einzelteil |
Geschäftsfeld |
Größe | |||||||||||
| B | C | D | h | H | T | R1 | R2 | R3 | φ1 | φ2 | |||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6,5 | 6,5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2,5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6,5 | 4,5 | 6,5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | Porenfrei | 175 | 150 | 5 | 15 | 1,5 | 12 | 6 | 12 | Porenfrei | Porenfrei | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1,5 | 10 | 6,5 | 6,5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2,5 | 9,5 | 6,5 | 8,5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2,5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2,5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2,5 | 7 | 10 | 14 | ⁹ 12×φ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2,5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| HA-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
